필답형 2014년 3회 9번
[2024년부터 출제 기준에서 제외] 다음과 같은 구조에 시스템이 있다. 부품2(X2)의 고장을 초기사상으로 하여 사건나무(event tree)를 그리고 각 가지마다 시스템의 작동 여부를 “작동” 또는 “고장”으로 표시하시오
주관식 답안 작성형 문제
CBT 회차 화면에서 답안을 직접 입력하고 정답 확인으로 해설과 비교할 수 있습니다.

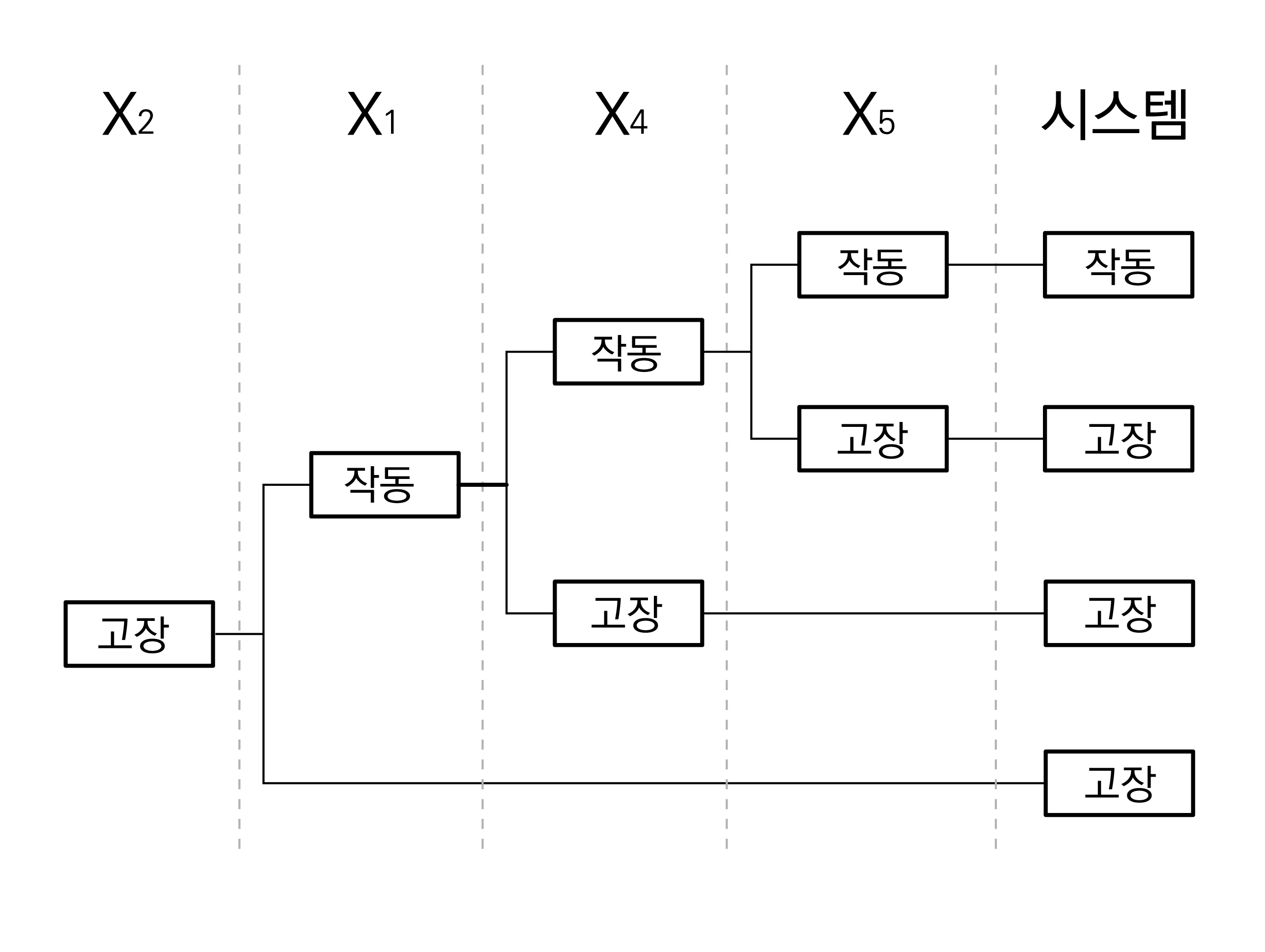

정답: 아래 정답 이미지를 참고하세요.
